概述
我公司在國內率先將壓電式聚能型大功率超聲波技術應用于防垢除垢領域，對此進行 了大量的理論研究與應用，提出了一種全新高效的防垢除垢模式，有效地處理了超聲波頻 率、功率密度和防垢除垢效果三者之間的關系。公司歷經多年不懈努力，不斷地升級與研 發新型防垢除垢產品，針對凝汽器等各種換熱設備的“結垢”問題，在歷經長期的實踐， 驗證了湖北瑜暉超聲科技有限公司現有的'‘超聲波防垢除垢技術”為此提供了全新高效的 解決方案。
CSFC-系列超聲波防垢除垢產品是在總結汲取國內外先進防垢除垢技術的基礎上，由 我公司自主研發生產的新型防垢除垢產品，其主要功能是：防止熱交換設備大面積產生水 垢，清除已產生的水垢，連續在線式工作，具有：防垢、除垢、防腐、殺菌滅藻、提高換 熱效果、節能環保等突出特點。本產品多項技術已獲取國家專利認證。
針對各種類型的換熱設備，CSFC-系列超聲波防垢除垢產品設計了多個型號規格，確 保使用在各種類型凝汽器等換熱設備上均能達到理想的防垢除垢效果。
產品特點
?在線式防垢與除垢同步進行，強化換熱、殺菌滅藻多重功效。
?節能高效，設備自身功耗小，超聲波換能器電聲轉換效率高達90%以上。
?純物理方式，清潔環保，無腐蝕、無污染、無干擾、無輻射，對人員及其他設備無損 害。
?自動化程度高，連續在線式自動運行，無需設崗專人值守操作。
?安全穩定，多路傳感器監測，智能頻率跟蹤、功率穩定系統，過流、過壓、過熱、短 路、頻偏等多重保護功能。
?產品安裝使用簡單，基本免維護。
產品組成

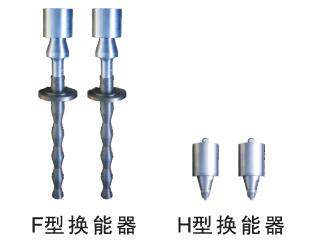

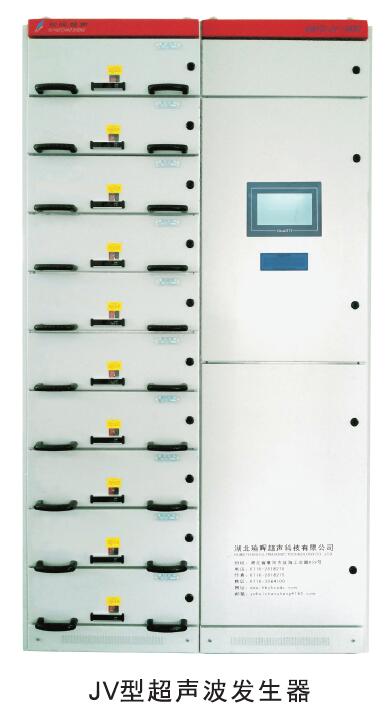

CSFC-系列超聲波防垢除垢設備主要由：超聲波發生器以及超聲波換能器兩大部分 組成。超聲波換能器主要分為兩大類型：F型、H型。超聲波發生器（驅動控制柜）分為兩大 類：J型和V型。
型號規格說明
工作原理

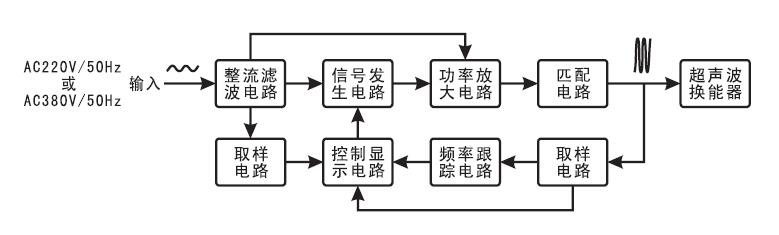

超聲波發生器主要作用是產生能夠推動超聲波換能器工作的高頻電信號。由AC220V/ 50Hz或AC380V/50HZ的交流供電，超聲波發生器中的信號發生電路產生的微小高頻電信號 經功率放大電路、匹配電路后，再通過信號傳輸電纜與超聲波換能器連接。
超聲波換能器的作用是將超聲電能量轉換為超聲機械振動的能量轉換器件，超聲波發 生器輸出的高頻電信號通過電纜連接傳輸至超聲波換能器，換能器將高頻電信號轉換為高 頻機械振動，經變幅桿將高頻機械振動變幅后傳遞至工具頭使工具頭產生與換能器振動頻 率相同但振幅放大的高頻振動。工具頭將高頻振動能量作用于工作介質之中，使其產生空 化、活化、剪切等一系列效應，從而達到防垢除垢的目的。
超聲波換能器在工作過程中其諧振頻率會隨溫度及負載變化等因素而發生改變。要使 整個系統高效率連續工作，超聲波換能器必須工作在諧振頻率，所以當超聲波換能器的諧 振頻率發生變化時超聲波發生器的輸出頻率也應隨之改變，也就是說超聲波發生器的輸出 頻率必須始終與換能器的諧振頻率保持一致。若兩者之間的頻率不一致時，輕則導致?lián)Q能 器發燙電聲轉換效率大幅下降，重則導致?lián)Q能器或電路損壞無法正常工作，直接影響到整 個超聲系統的穩定性和防垢除垢效果。
針對上述問題，CSFC-系列超聲波防垢除垢產品采用了數字智能頻率跟蹤及自動功率 控制系統，徹底解決了頻率漂移及輸出功率不穩定等問題，超聲波防垢除垢系統始終工作 在穩定高效的狀態下，使設備發揮出最佳功效。
防垢除垢流程

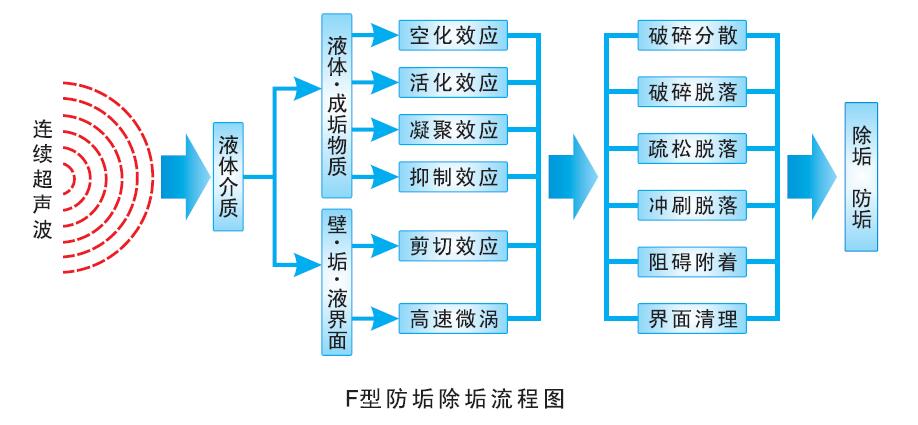

J型超聲波發生器產生的連續超聲波電信號（高頻電信號）通過信號傳輸電纜傳送到 F型超聲波換能器，超聲波換能器將此超聲波電信號（高頻電信號）轉換為超聲波機械振 動（高頻機械振動），然后由超聲波換能器上連接的工具頭或發射板將此超聲波機械振動 能量（高頻機械振動能量）發射至液體介質中，此能量通過與超聲波工具頭或發射板接觸 的液體介質（超聲波工具頭或發射板安裝于液體介質中）傳導并作用于：液體、成垢物質 和管壁、板壁、污垢' 液界面，產生"空化' 活化、凝聚、抑制、剪切' 高速微渦”等一 系列物理及化學效應，從而在換熱設備中達到防垢與除垢的目的。

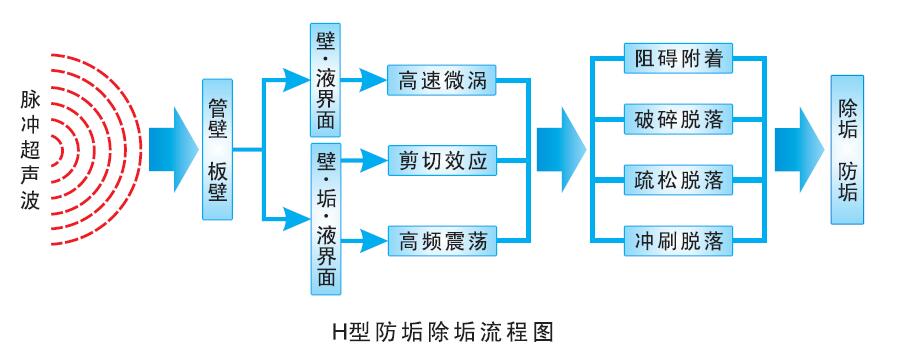

V型超聲波發生器產生的脈沖超聲波電信號（高頻電信號）通過信號傳輸電纜傳送至H 型超聲波換能器，超聲波換能器將此超聲波電信號（高頻電信號）轉換為超聲波機械振動 （高頻機械振動），然后由超聲波換能器上連接的工具頭將此超聲波機械振動能量（高頻 機械振動能量）傳導至換熱設備的金屬管（換熱管）或金屬板（換熱板），此能量沿金屬 換熱管或換熱板傳導（注：工具頭安裝在換熱設備的管板上或與換熱板片連接的超聲波導 板上），使換熱設備中的所有金屬管或金屬板產生高頻振動，超聲波機械振動能量（高頻 機械振動能量）作用于：換熱管壁、換熱板壁、液體、污垢、液界面，通過剪切效應、高 速微渦效應、高頻震蕩等作用，從而在換熱設備中達到防垢與除垢的目的。
技術參數
超聲波發生器
輸入電壓：AC220V或380V/50HZ允差±10%
輸出功率：0?30kw （可調）
輸出信號頻率：15kHz?30kHz
驅動換能器數量：1-50PCS
工作環境溫度：- 10°C?50°C
工作環境濕度：90%±5% （0°C?30°C ）
75%±5% （30°C ?45°C ）
散熱方式：風冷
工作方式：連續
保護功能：過流、過壓、過熱、短路、頻率失諧等保護
配置功能：頻率跟蹤、功率控制、觸摸屏液晶顯示
特殊定制：防爆型

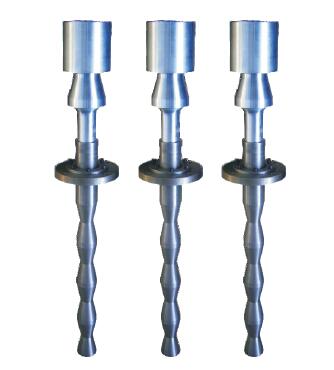

F型超聲波換能器
單套輸入功率：0?3000W
換能器類型：壓電式
電聲轉換效率：$90%
散熱方式：水冷
適用介質：液體（水或其它弱酸弱堿性液體）
適用介質溫度：W48O°C
適用介質壓力：W8MPa
安裝方式：法蘭連接
工作方式：連續在線
適用場合：各種換熱設備、液體輸送管道等
特殊定制：防爆型

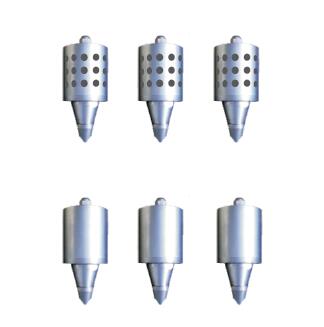

H型超聲波換能器
單套輸入功率：0?500W
換能器類型：壓電式
電聲轉換效率：$90%
冷卻方式：水冷、風冷或自然冷卻
適用介質：液體（水或其它弱酸弱堿性液體）
適用介質溫度：W80°C（內置式）/W180°C（外置式） 適用介質壓力：W8MPa （內置式）/不限制（外置式） 安裝方式：焊接
工作方式：脈沖調制
適用場合：各種換熱設備、液體輸送管道等
特殊定制：防爆型
